Как организовать узел окна в доме из Кайман 38?

Поступил вопрос от нашего клиента:

Построил дом из Каймана 38, далее вентзазор и облицовка ручником с заходом на оконный проем на четверть.

Пришло время ставить окна и возникает вопрос как правильно делать этот узел.

Окно ставится в проекцию теплого контура в керамоблок?

Как заделать этот вентзазор правильно, чтобы оставалась и вентиляция и внешне все было хорошо и никаких мостиков холода не было?

По просьбе Самарского завода СККМ Московский ЦНИИСК им.Кучеренко разработал рекомендации по решению узлов стеновых конструкций из блоков Кайман38.

Полностью эти рекомендации размещены на сайте завода.

Скачайте документ по ссылке - мы выделили для Вас конструкцию узла оконного блока в стене с облицовочным кирпичом.

Однако эта конструкция не учитывает наличие вентиляционного зазора между блоками и облицовкой. Когда производится кладка облицовочного слоя с вентзазором, необходимо учитывать, что этот зазор должен быть действительно вентилируемым.

Что это означает?

В кладке в самом нижнем (над гидроизоляцией) и в самом верхнем ряду через метр оставляются вертикальные швы, незаполненные раствором.

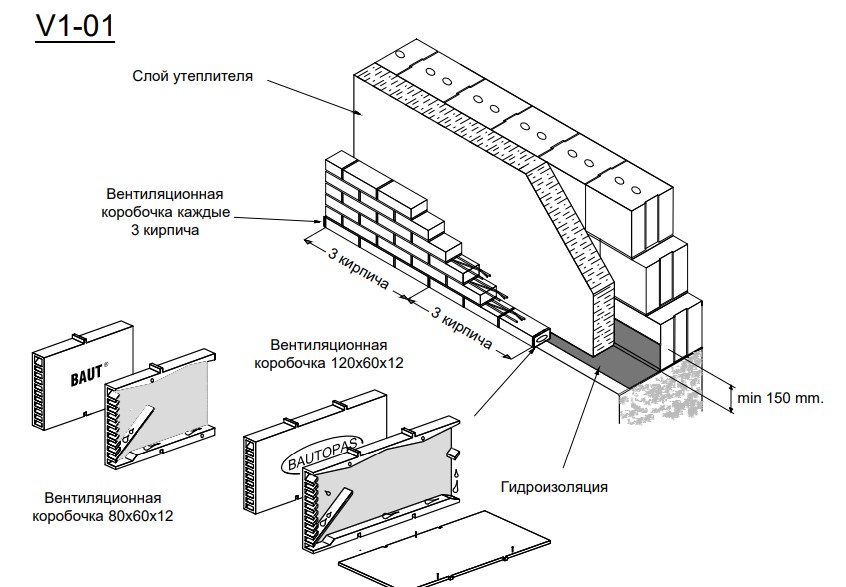

Для красоты и невозможности проникновения мелких грызунов или насекомых в эти швы могут быть вставлены специальные пластмассовые вентиляционные коробочки под цвет раствора.

Такие пустые швы позволяют воздуху снизу войти в промежуток между стеной из Кайман 38 и облицовочным кирпичом, осушить это пространство и выйти через верхний незатертый шов. В том случае, если почему-то в этом вентзазоре образуется конденсат, он имеет возможность вытечь наружу через нижний открытый шов.

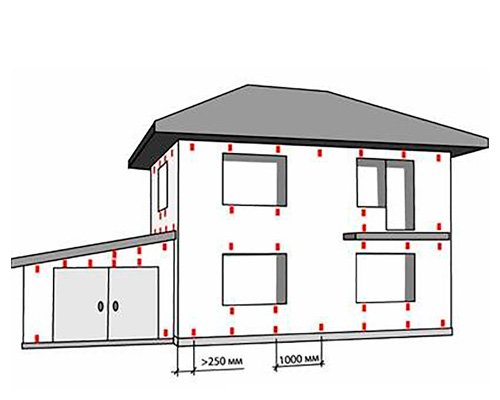

На сплошных стенах достаточно оставить незатертые швы в самом нижнем и самом верхнем рядах, а между окнами необходимо оставлять такие вентиляционные промежутки под окном и внизу.

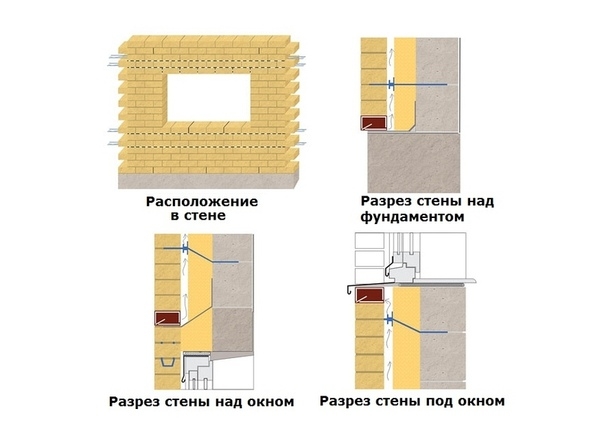

Это показано на рисунках ниже.

В Вашем случае для перекрытия вентзазора около окна можно использовать облицовочный кирпич, положенный перпендикулярно плоскости стены.

Такой кирпич может быть прямоугольным или закругленным. Получится некоторое подобие кирпичного подоконника. Но необходимо предусмотреть вентиляцию облицовки ниже этого ряда кирпичей.

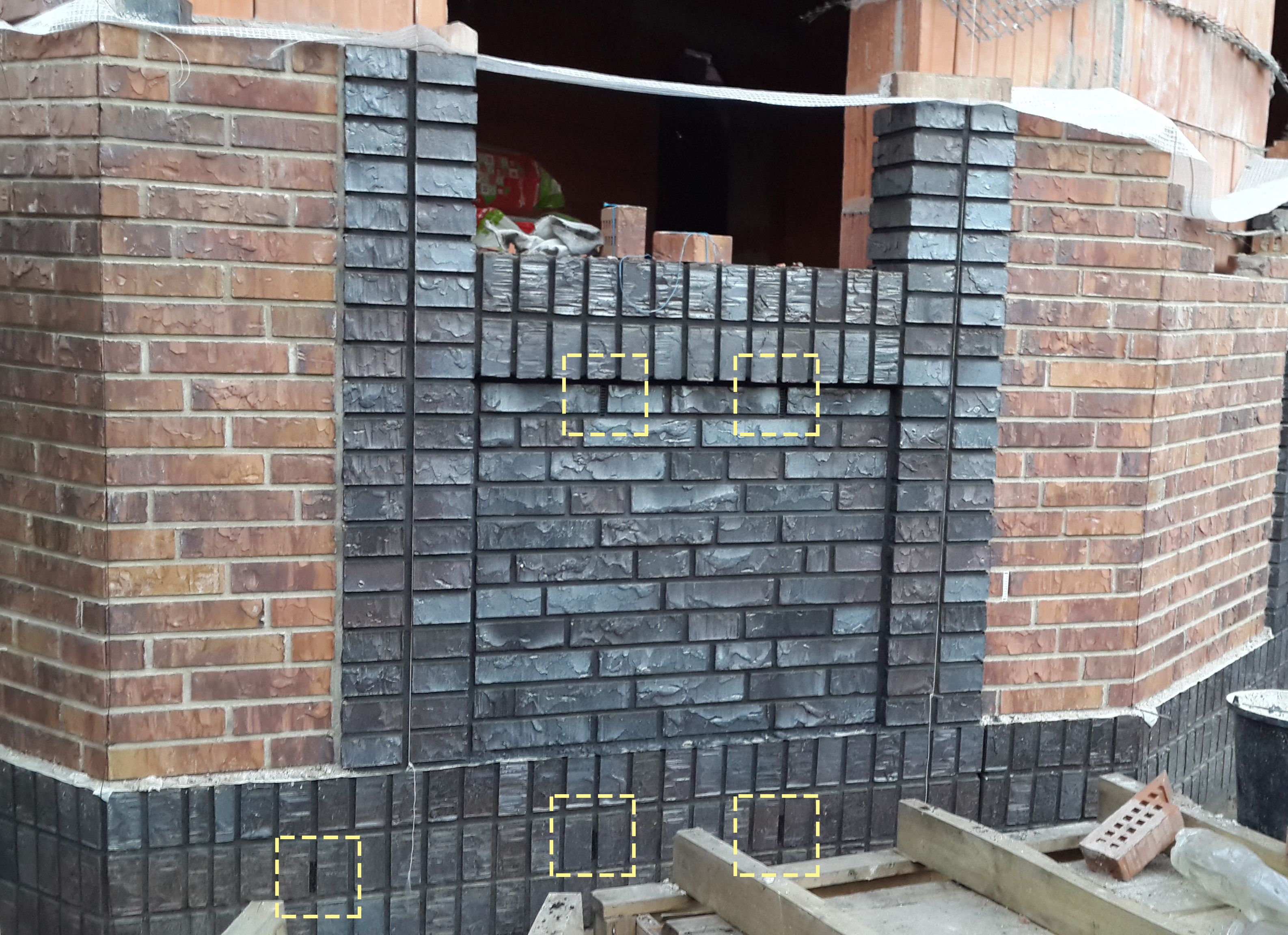

На фотографии ниже видны черные вентиляционные коробочки под окном и в нижнем ряду.

В принципе в стене, сложенной из блоков Кайман38, нет точки росы и нет зоны образования конденсата.

Но конденсация выведенных из дома через керамическую стену паров в вентзазоре не исключена. Поэтому незатертые швы (или вентиляционные коробочки) настоятельно рекомендуются.

В принципе, если делать подоконник согласно рекомендациям ЦНИИСК, герметично прилегающий к боковым стенам, чтобы не было ни малейшего протекания осадков в вентзазор, то такой вариант тоже можно использовать.

не забудьте предварительно до монтажа окна закрыть верхнюю плоскость блока раствором.

С наилучшими пожеланиями, Анна Шамонина.

---
